Mikrotunelování je plně mechanizovaná, říditelná a dálkově ovládaná metoda protlačování podzemních vedení s vysokou přesností vedení trasy.

Mikrotunelování umožňuje realizovat podzemní vedení bez rozsáhlého otevřeného výkopu. Razicí štít postupuje v požadované trase a za ním jsou postupně zatlačovány jednotlivé trouby. Směr a výškové vedení lze průběžně kontrolovat a podle potřeby korigovat.

Technologie je vhodná pro široké spektrum podzemních staveb, od kanalizačních a vodovodních vedení až po další typy potrubních tras. Možné jsou profily přibližně od DN 300 do DN 4000.

Kdy technologii použít

při křížení komunikací, železnic a vodních toků,
v zastavěném území s omezeným prostorem,
tam, kde je nutné minimalizovat dopravní omezení,
při ukládání vedení ve větších hloubkách,
u gravitačních kanalizací, kde je důležité přesné dodržení trasy a podélného spádu,
při realizaci delších podzemních úseků

Příprava startovací a cílové šachty
Nejprve se připraví a zajistí startovací a cílová šachta. Ve startovací šachtě vzniká také opěrný bod pro přenos tlačných sil.
Osazení technologie

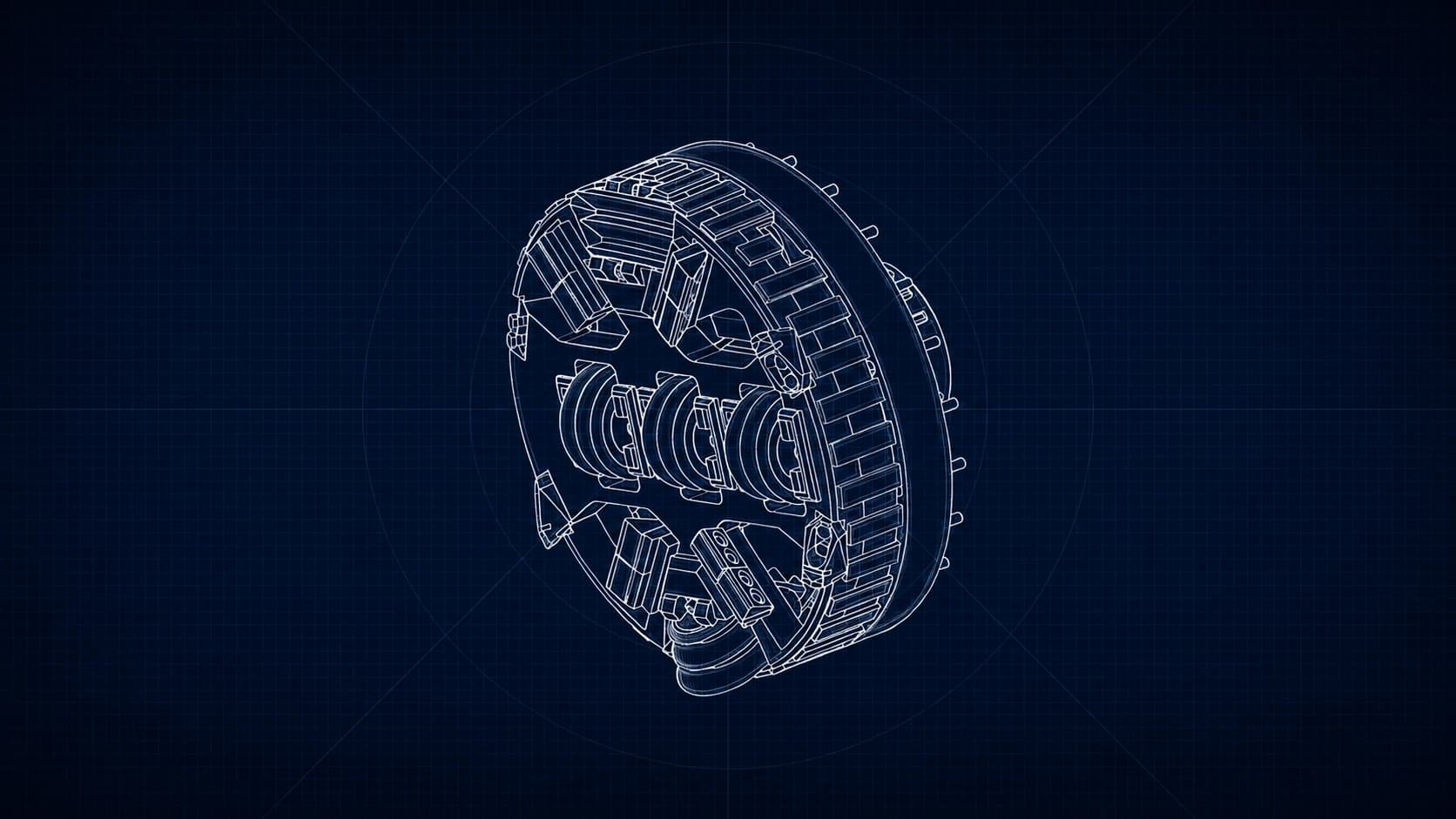

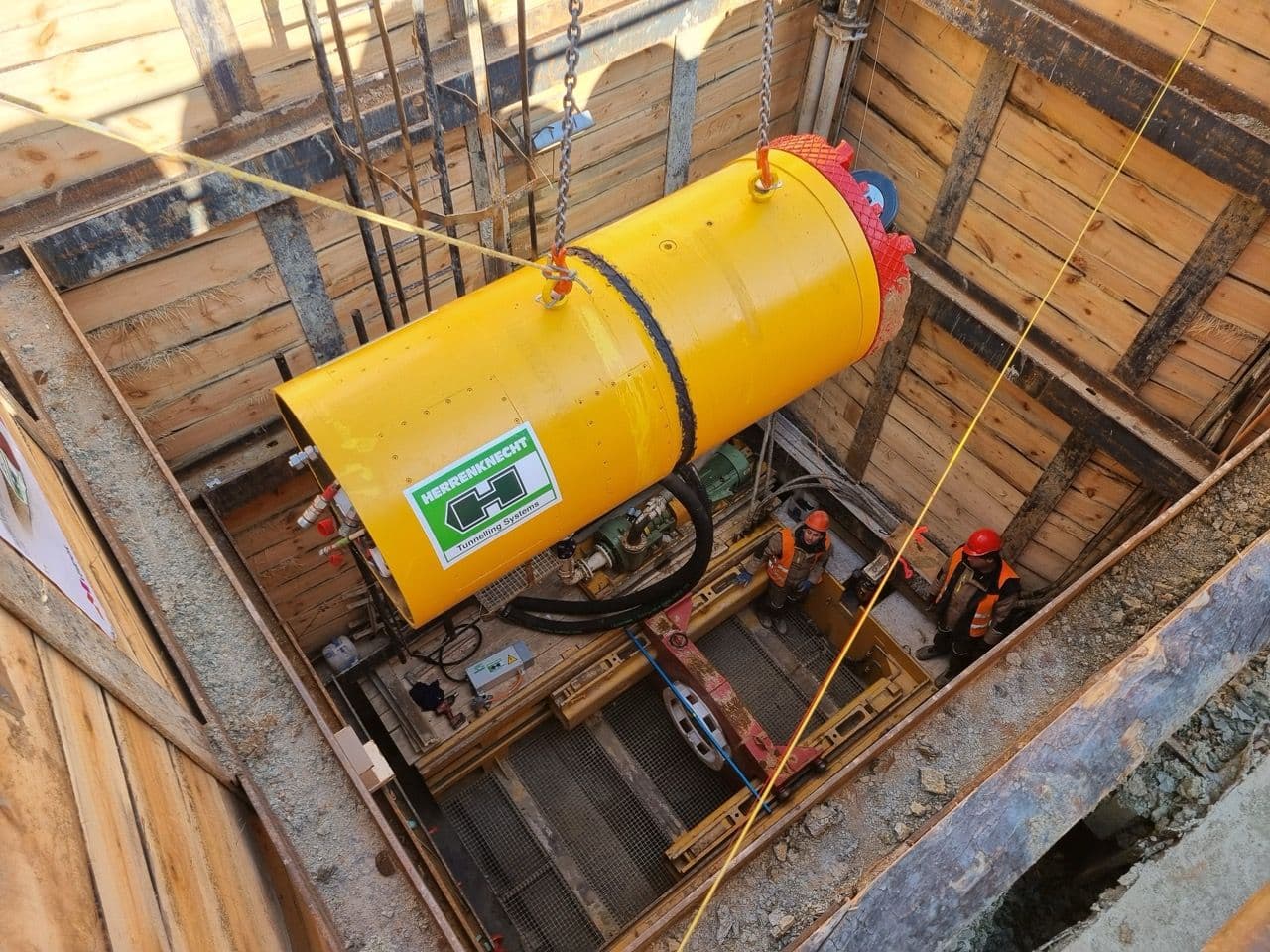

Do startovací šachty se umístí razicí štít a tlačné zařízení. Součástí technologického systému je také řídicí a výplachové hospodářství.
Zahájení ražby

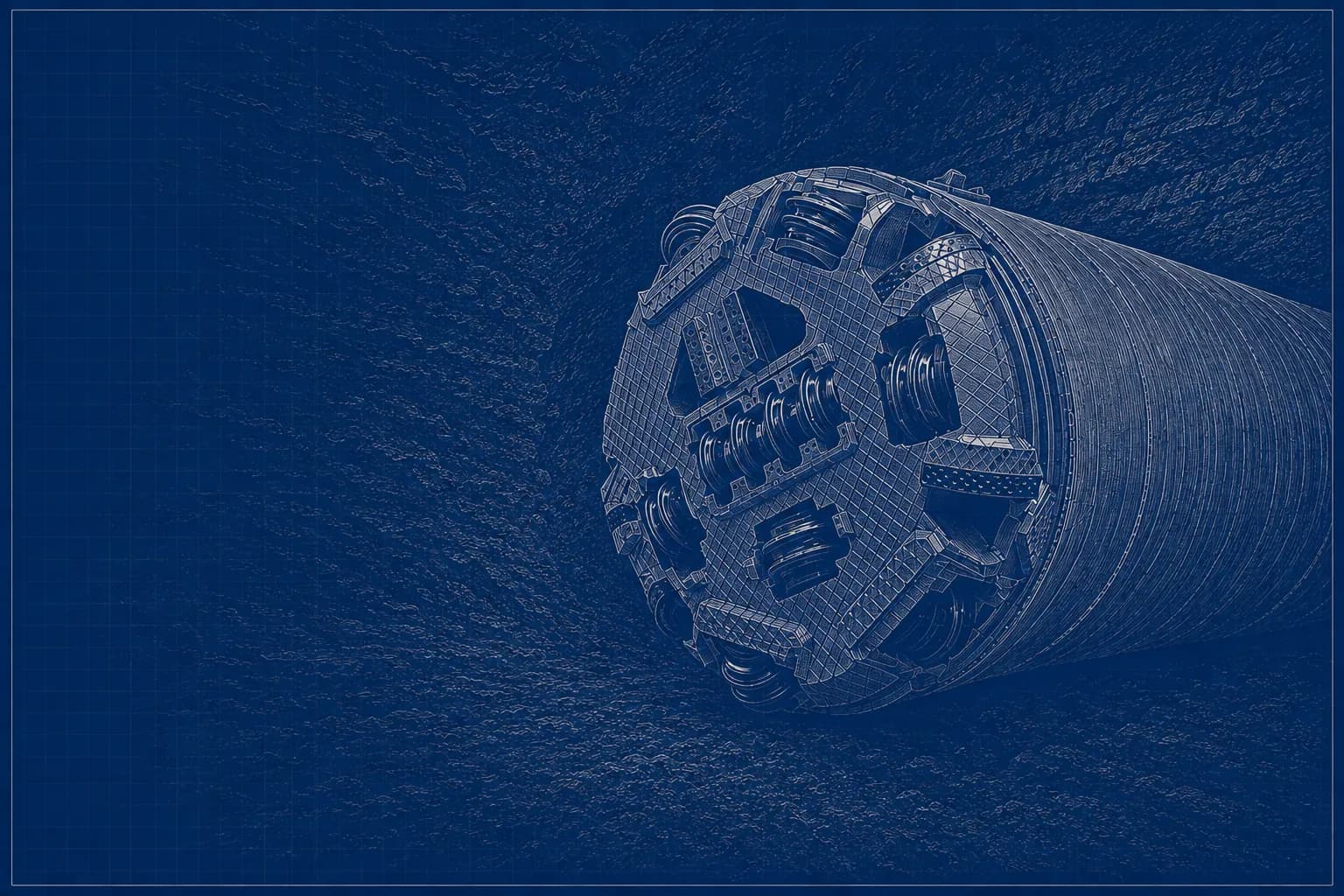

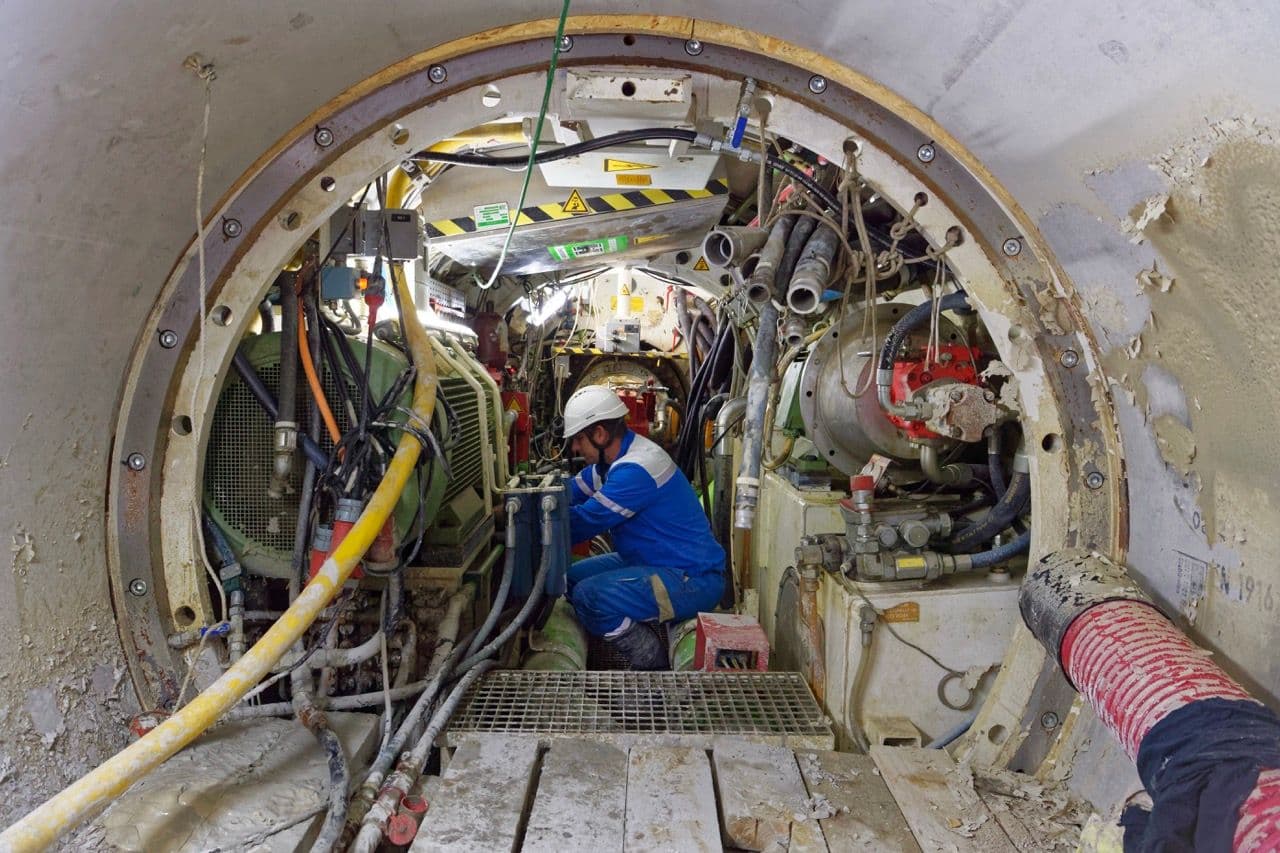

Razicí štít postupuje v čele ražby a současně dochází k odtěžování zeminy. Poloha štítu je průběžně sledována a řízena.
Zatlačování potrubí
Za razicí štít se postupně vkládají jednotlivé trouby, které jsou tlačným zařízením posouvány do vznikající trasy. U delších úseků lze využít mezitlačné stanice.
Dokončení prostupu
Po dosažení cílového místa je chránička osazena v požadované trase a prostor je připraven pro další práce podle projektu.
Průnik do cílové šachty
Po dosažení cílové šachty je ražba dokončena a razicí štít je vyjmut z trasy.
Dokončení realizace
Následují dokončovací práce podle charakteru projektu, kontrola provedení a geodetické zaměření.
