Ražení protlačováním

Řízená bezvýkopová technologie pro vytvoření podzemní trasy a následné zatažení potrubí.


Řízený podvrt – princip vrtání spočívá v rotaci vrtné hlavy s navařeným tvrdokovem přenášenou od pohonné jednotky přes vrtné tyče za současného přítlaku. Zároveň je pod vysokým tlakem tryskána z čela vrtné hlavy bentonitová směs, která pomáhá rozrušovat zeminu na čelbě vrtu. Tato bentonitová směs zároveň slouží k vyplachování těžené zeminy kolem vrtného soutyčí z čelby na povrch a dále slouží jako mazací injektáž. Vrtná hlava je řiditelná pomocí přítlaku bez rotace, což umožňuje její jednostranný úkos. Poloha hlavy se během prováděného vrtu pravidelně zaměřuje a řídí k dosažení požadovaného spádu a směru vrtu, vše se zapisuje a provádí se graf pozice vrtu. Po ukončení tohoto pilotního vrtu se pomocí rozšiřovacích hlav provede rozšíření vrtu na požadovaný profil se současným zatažením PE trubky.Technologie se využívá pro vodovody, plynovody, kabelovody, tlakové i vybrané gravitační kanalizace.

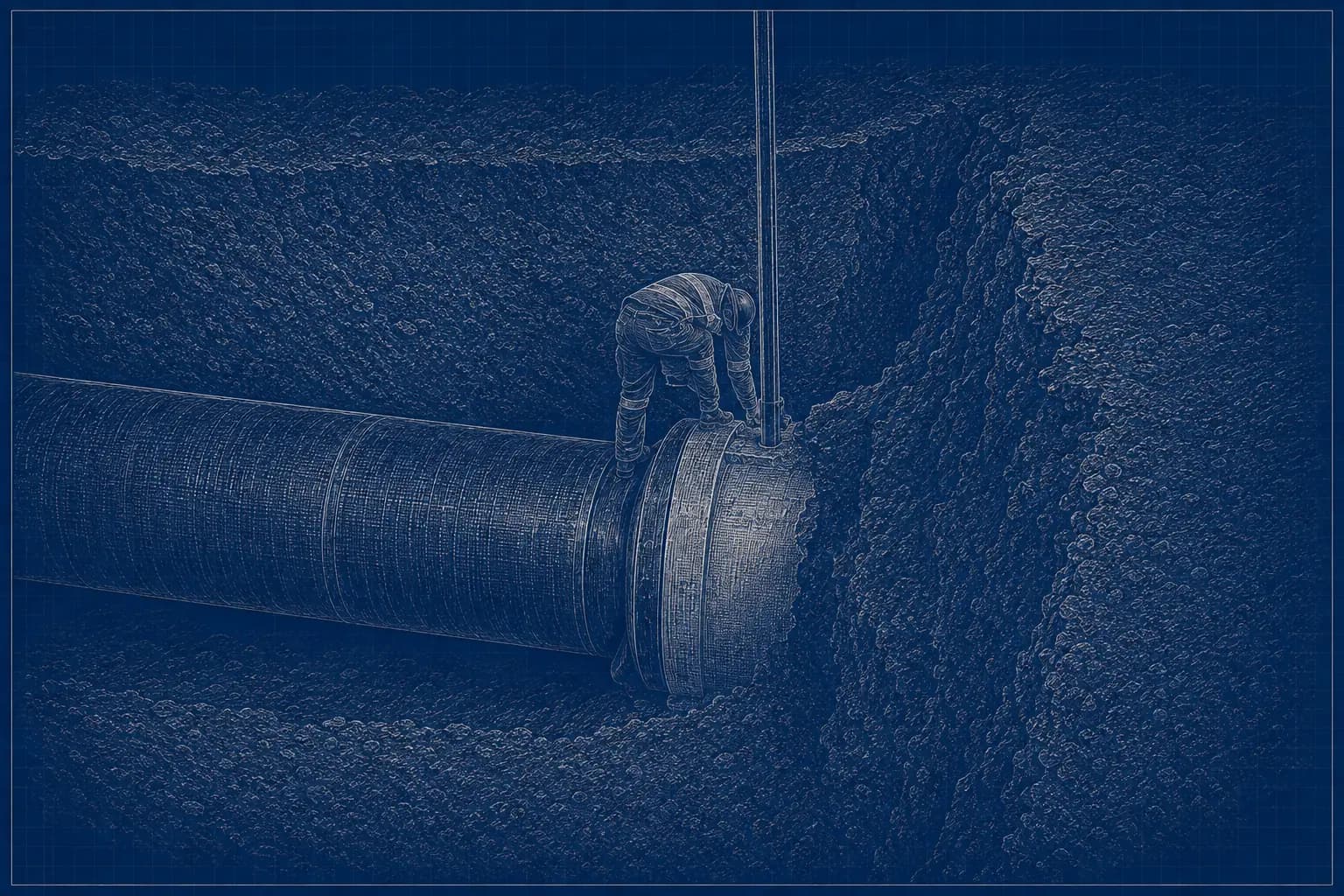

strapi: https://strapi-bgbau.delicatecrime.com

Kdy technologii použít

  • pro kratší podzemní úseky,
  • pro menší profily,
  • při prostupech pod komunikacemi,
  • tam, kde není ekonomicky vhodné nasadit mechanizovanou technologii,
  • u menších stavebních zásahů do stávající infrastruktury
strapi: https://strapi-bgbau.delicatecrime.com
  1. Příprava trasy

    Na základě projektu se stanoví průběh vrtu a připraví pracovní prostor pro zahájení a ukončení vrtání.

  2. Řízený pilotní vrt

    Vrtací stroj vytvoří pilotní vrt v požadované trase. Směr vrtu lze v průběhu práce řídit pomocí měřícího zařízení.

  3. Rozšíření vrtu

    Podle požadovaného profilu se vytvořený vrt dále rozšiřuje na potřebný průměr.

  4. Zatažení potrubí

    Do připraveného vrtu je následně zataženo potrubí určené pro vodovod, plynovod, kabelové vedení nebo kanalizaci.

  5. Dokončení

    Po zatažení potrubí se provedou dokončovací práce a kontrola provedení podle požadavků konkrétního projektu.
