TECHNOLOGIE · VLASTNÍ STROJNÍ PARK
AVN Machine — jediný štít svého druhu v ČR
AVN je jeden z nejunikátnějších strojů BGBAU. Umožňuje plnoprofilovou mechanizovanou ražbu pod městskou zástavbou, komunikacemi i vodními toky — bez otevřeného výkopu a bez omezení provozu na povrchu.
OBECNÉ INFORMACE
AVN 1200

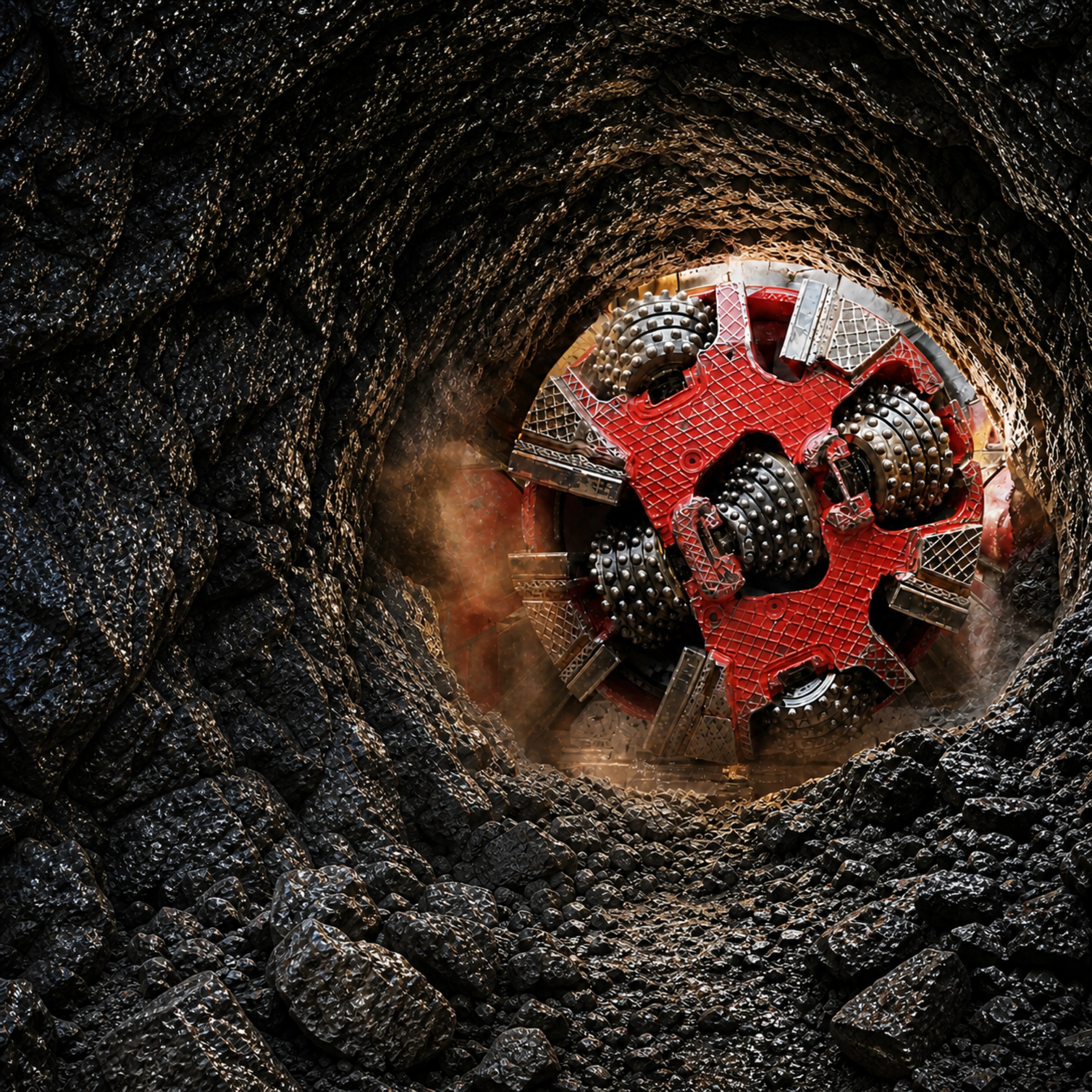

AVN 1200 je mikrotunelovací štít určený pro přesnou bezvýkopovou výstavbu potrubí a menších tunelů. Řezná hlava rozpojuje zeminu nebo horninu, zatímco kapalinový okruh stabilizuje čelbu a odvádí vytěžený materiál na povrch. Za postupujícím strojem jsou ze startovací šachty hydraulicky protlačovány jednotlivé potrubní dílce, které okamžitě vytvářejí výsledný tunel. Technologie AVN může podle konfigurace pracovat v písku, štěrku, nesoudržných zeminách i tvrdé hornině. Je využívána pro kanalizace, vodovody, plynovody, energetické kabely a podmořská potrubí.
TYP STROJE
AVN — MIKROTUNELOVACÍ RAZICÍ ŠTÍT
PROFILY
DN 300–4000
ODTĚŽENÍ
HYDRAULICKÝ OKRUH S BENTONITOVOU SUSPENZÍ
MAXIMÁLNÍ KROUTICÍ MOMENT
195 KNM
PŘESNOST TRASY
±5 MM NA 100 M
PRŮMĚR RAŽBY
1 505 MM
NAVÁDĚNÍ
LASEROVÝ TEODOLIT, KOREKCE V REÁLNÉM ČASE
PROFILY
DN 300–4000
REKORDY A ZAJÍMAVOSTI
904 metrů jedním záběrem:
AVN1200 o průměru 1 505 mm dokončil v Kanadě jedinou ražbu dlouhou 904 metrů za méně než 4,5 týdne. Herrenknecht ji označil za světový rekord AVN1200 v protlačování potrubí. Herrenknecht
Pouhých 10 cm pod korytem:
v Karlsruhe stroj AVN1200TB razil pod potokem s krytím jen 10 centimetrů. Úsek dlouhý 110 metrů byl dokončen za 48 hodin; celkem stroj provedl šest ražeb o souhrnné délce 600 metrů. Herrenknecht
380 metrů ve skalním masivu:
varianta AVN1200TC vyrazila v italském Tiranu 380 metrů v rulové hornině, při sklonu 3,5° a s průsaky vody. Celá ražba trvala přesně dva měsíce. Herrenknecht
Opakované využití:
repasovaný AVN může podle výpočtu výrobce snížit emise CO₂ až o 94,5 % oproti výrobě nového AVN1200T bez řezné hlavy a doprovodné technologie. Herrenknecht
průběh ražby

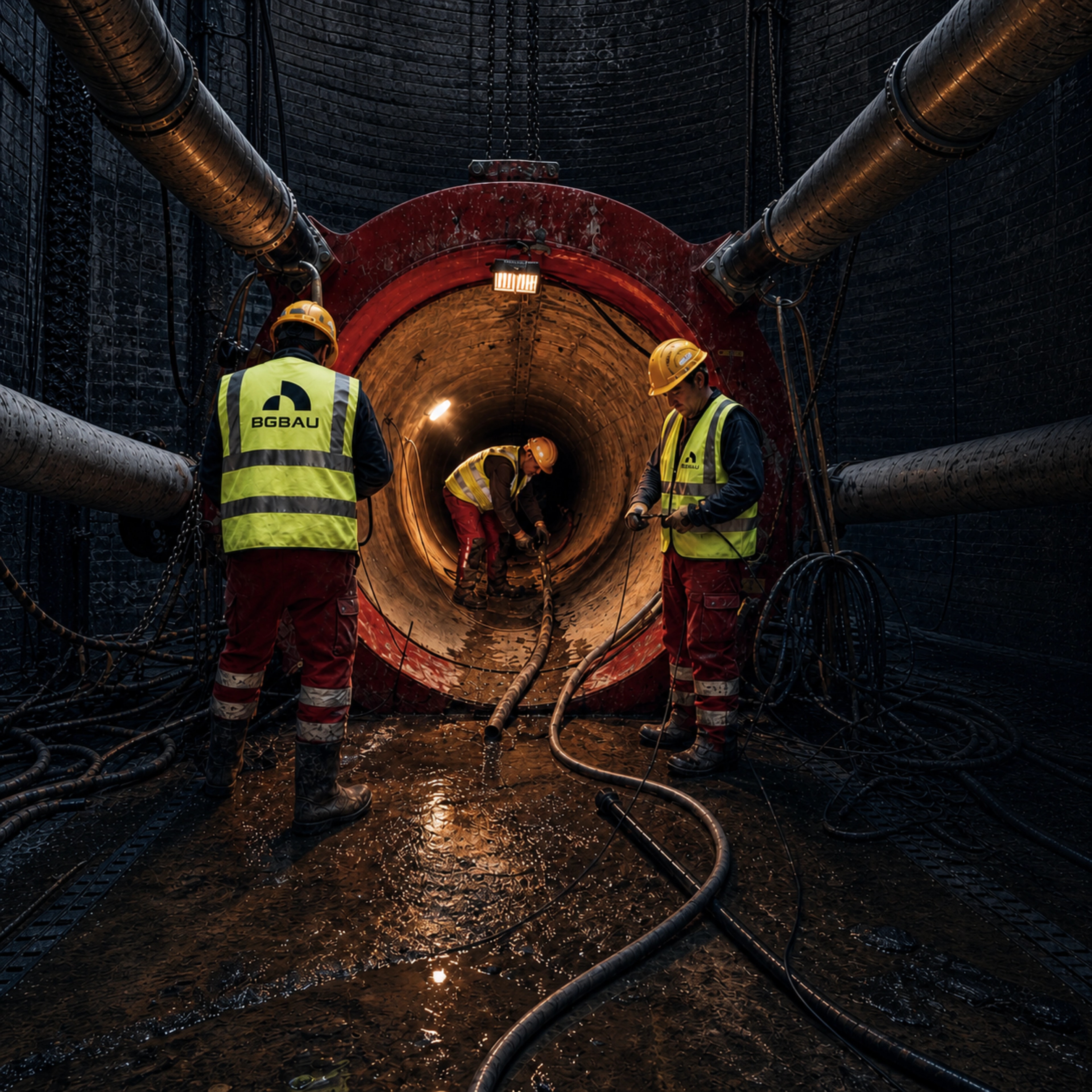

STARTOVACÍ ŠACHTA
Zajištění jámy, montáž protlačovacího rámu a hydraulické stanice.
RAŽBA
Řezná hlava rozpojuje čelbu, rubanina odchází kalovým okruhem na separaci.
PROTLAČOVÁNÍ
Železobetonové nebo ocelové trouby se postupně zatlačují za štítem.
